Что такое автомобильный кран-манипулятор

Под автомобильным краном-манипулятором понимают грузовой автомобиль, на котором смонтирована краноманипуляторная установка (КМУ). Правильнее, конечно называть их автомобилями, оснащенными КМУ. Они относятся к категории спецтехники и могут быть специально сконструированными и собранными «с нуля» и переоснащенными – в этом случае на шасси стандартного грузового автомобиля устанавливают КМУ.

Что такое КМУ?

Под КМУ понимают подъемное устройство, включающее в себя стрелу, органы для захвата груза (обычно гак), опорную раму и систему управления. Одной из разновидностей КМУ являются гидроманипуляторы – у них органы захвата грузов имеют гидравлический привод, например грейферы, захваты и пр., т.е. там, где необходимо осуществлять перевалку материалов.

Конструкции КМУ

По типу складывания выделяют два вида КМУ – с Z и L образной стрелой.

Z-образная конструкция

Z-образная конструкция имеет шарнирно сочлененные детали, что позволяет складывать ее в несколько колен. Ее монтируют как в передней (за кабиной) части автомобиля, так и на заднем свесе кузова.

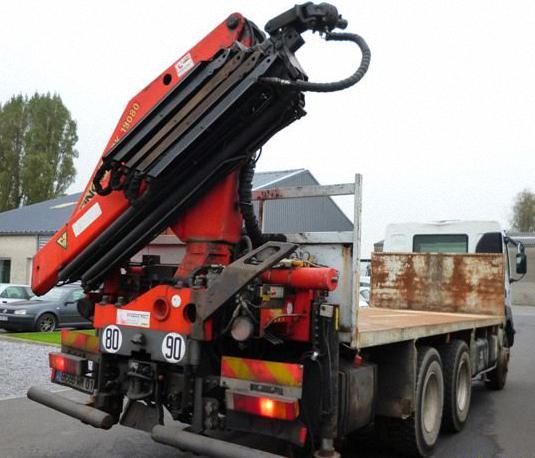

Автомобильный кран- манипулятор с Z- образной стрелой в задней части кузова

Фото автомобильного крана-манипулятора с Z- образной стрелой, размещенной в задней части кузова; стрела в транспортном положении

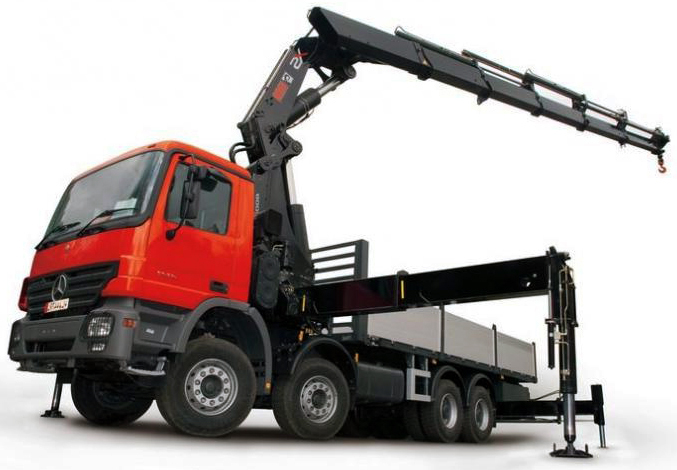

Автомобильный <a href=

Фото автомобильного крана-манипулятора с Z- образной стрелой, размещенной в передней части кузова; стрела в рабочем положении

Такая компоновка КМУ характерна для европейских производителей. К достоинствам такой конструкции следует отнести компактность. В транспортном положении она не препятствует полному использованию объема кузова. Несколько выдвижных колен обеспечивают доставку грузов к труднодоступным местам, через препятствия, на этажи строящегося дома. Такой манипулятор особо эффективен при обслуживании крупногабаритных грузов.

При использовании автомобиля с КМУ, смонтированной позади кабины, следует учитывать возможность перегрузки передней оси грузовика. Для раскладывания/складывания стрелы вокруг КМУ необходимо некоторое пространство, что затрудняет работы в непосредственной близости от колонны крана.

L-образная

L-образная конструкция характерна для азиатских и североамериканских производителей. КМУ состоит из прямой телескопической стрелы и оснащается крюковой подвеской. Монтируется позади кабины; в транспортном положении разворачивается и закрепляется вдоль продольной оси грузовика.

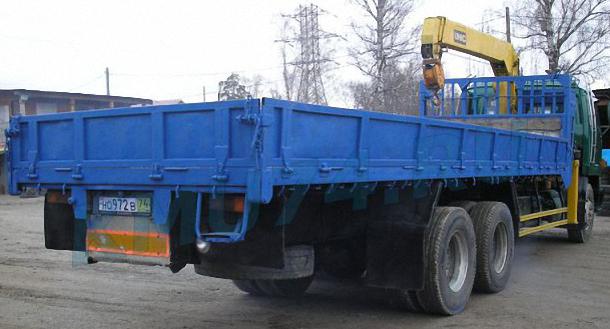

L-образная конструкция стрелы крана-манипулятора

Фото автомобиля с L-образной КМУ, стрела в транспортном положении

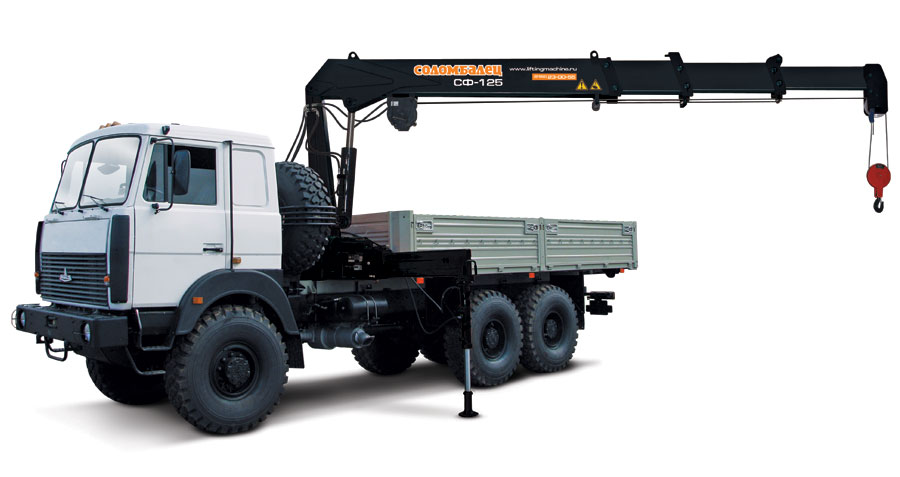

Крна-манипулятор с L-образной КМУ

Фото автомобиля с L-образной КМУ, стрела в рабочем положении

К достоинствам L-образной КМУ можно отнести то, что ее вес  перераспределяется между передней и задней осями автомобиля, они более производительны по сравнению с КМУ, построенными по шарнирно-сочлененной Z-образной схеме при перемещении грузов на значительных (6-8 м) вылетах стрелы, а тросово-крюковая подвеска обеспечивает высокую точность и строгую вертикальность подъема/опускания грузов. Это позволяет также работать через препятствие (забор, стена), а также ниже уровня земли (в колодцах, траншеях, при проведении фундаментных и карьерных работ). С ними удобно работать в туннелях и под мостами.

Поскольку стрела с телескопической частью длинная, при транспортировке она разворачивается вперед или назад и часто закрепляется на опоре, как у «настоящего» автокрана. Если стрела располагается над кузовом, то это ограничивает высоту перевозимых грузов, что можно считать недостатком – полное использование «объема кузова недостижимо. Автомобили с КМУ этого типа целесообразно использовать для работ с небольшими по габаритам, но тяжелыми грузами.

Грузовой момент (грузоподъемность)

Поскольку масса поднимаемого груза зависит от выноса стрелы, правильнее использовать понятие грузовой момент, а не грузоподъемность. Ведь стрела – фактически рычаг, аналогичный тому, с помощью которого Архимед брался вручную перевернуть Землю; грузовой момент измеряют в тонно-метрах (тм) и килоньютонах на метр (кНм). Например, «грузоподъемность» в 4 тм позволит обрабатывать груз в 1 т при выносе стрелы в 4 м, 2 т при выносе в 2 м и, соответственно, 4 т при выносе в 1 м.

Классификация по этому параметру довольно условна, в обобщенном виде можно считать, что манипуляторы, имеющие этот показатель меньше, чем 10 тм, относятся к группе легких манипуляторов, при его значении от 10 до 30 – к средним, более 30 тм (до 150!) – к тяжелым типам.

Что такое кран-манипулятор

Область применения

В строительной отрасли автомобили с КМУ имеют широкую область применения. Их используют для погрузки, перевозки и разгрузки стройматериалов – ЖБИ, паллет с кирпичами, цементом и тротуарной плиткой, станков, бытовок, трансформаторов и пр. Такие автомобили можно использовать при ремонтно-восстановительных, дорожных, трубоукладочных, озеленительных работах, в малоэтажном строительстве в качестве полноценной замены автокрану, а также на стесненных площадках, где обычному автокрану «тесно». Для работы с разными грузами КМУ может оснащаться различными рабочими органами – универсальным «гаком» и различными грузозахватными приспособлениями.

Поскольку этот вид спецтехники сочетает в себе кран и автомобиль, то его эксплуатация существенно дешевле, чем двух отдельно взятых машин; к тому же гонять автокран для разгрузки по рассредоточенным объектам – дело не только убыточное, но и хлопотное. Дополнительно к этому простота управления КМУ позволяет водителю выполнять работу одновременно и крановщика.
